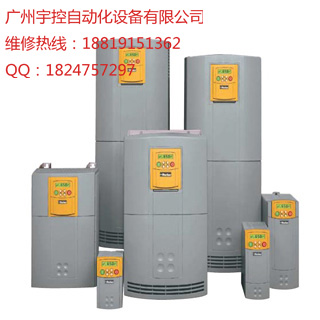

AC650V通用型—高性能變頻器的特性

　　AC650V(0.25kW-110kW)擴展了AC650的性能，提供了可靠而魯棒性能好的電機控(0.25KW—110kW),增添了無傳感器矢量控制模式，提高了低速控制性能。針對可變負載，能夠更好的調節速度，對大慣量系統有了更大的啟動轉矩。變轉矩配置選件(5.5kW以上)使得650V成為風機水泵等節能場合應用的理想選擇。

　　220-240Vac(±%10)50HZ(±%5)單相

　　參考代碼標定 功率輸出 電流 規格

　　(kW) (A)

　　650V-21115010-0F1P00-A2 0.25 1.5 1

　　650V-21122010-0F1P00-A2 0.37 2.2 1

　　650V-21130010-0F1P00-A2 0.55 3.0 1

　　650V-21140010-0F1P00-A2 0.75 4.0 1

　　650V-21155020-0F1P00-A2 1.1 5.5 2

　　650V-21170020-0F1P00-A2 1.5 7.0 2

　　220-240Vac(±%10)50HZ(±%5)單/三相

　　參考代碼標定 功率輸出 電流 規格

　　(kW) (A)

　　650V-22196030-BF1P00-A2 2.2 9.6 3

　　380-460Vac(±%10)50HZ(±%5)三相

　　650V-43115020-BF1P00-A2 0.37 1.5 2

　　650V-43120020-BF1P00-A2 0.55 2.0 2

　　650V-43125020-BF1P00-A2 0.75 2.5 2

　　650V-43135020-BF1P00-A2 1.1 3.5 2

　　650V-43145020-BF1P00-A2 1.5 4.5 2

　　650V-43155020-BF1P00-A2 2.2 5.5 2

　　650V-43168030-BF1P00-A2 3.0 6.8 3

　　650V-43190030-BF1P00-A2 4.0 9.0 3

　　650V-43212030-BF1P00-A2 5.5 12 3

　　650V-43216030-BF1P00-A2 7.5 16 3

　　650V-432160C0-B01P00-A3 7.5(*11) 16(23) C

　　650V-432230C0-B01P00-A3 11(*15) 23(30) C

　　650V-432200C0-B01P00-A3 15(*18) 30(38) C

　　650V-432380D0-001P00-A3 18(*22) 38(45) D

　　650V-432450D0-001P00-A3 22(*30) 45(59) D

　　650V-432590D0-001P00-A3 30(*37) 59(73) D

　　650V-432730E0-001P00-A3 37(*45) 73(87) E

　　650V-432870E0-001P00-A3 45(*55) 87(105) E

　　650V-433105F1-001P00-A3 55(*75) 105(145) F

　　650V-433145F1-001P00-A3 75(*90) 145(165) F

　　650V-433180F1-001P00-A3 90(*110) 180(205) F

　　l 變轉矩針對離心泵和風機應用

　　l 標準部件包括操作板以及整合EMC濾波器(最大至7.5kW)。底盤過濾器適用于大7.5kW的機器。

　　2性能

　　● 大轉矩無傳感器矢量控制模式

　　● 可選恒轉矩和變轉矩模式，優化了風機水泵應用控制

　　● 完全可通過圖形軟件配置，如DSE Light

　　● 增加了可配置的I/O口，提高控制性能

　　● 增加了Profibus通訊選件，可以與PLC連成系統

　　●7.5kW以上可壁掛或者背板安裝

　　● 最大可達110kW的功率范圍，使得650V應用廣泛
