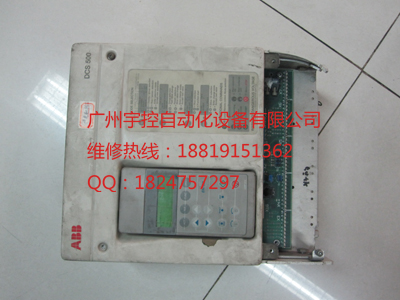

廣州宇控自動化設備有限公司，DCS500直流調速器維修案例圖

 同步輸入電壓為交流50Hz正弦波電壓，經R5、R6限流(限幅)、P2整流，變為100Hz的脈動直流，由于U1輸入側二極管的削波作用，實際在a點(U1的1、2腳之間)形成一個梯形波電壓，其梯形波谷底對應電網過零點。該電壓的峰值即為U1輸入側二極管的正向壓降，約為1.2V左右。因電網過零點時間極短，但加上U1輸入側發光二極管的門坎電壓和P2的正向壓降的限制，將梯形波的低電平時間有所“展寬”，可估算U1的1、2腳之間電值比1.2V稍低，應為直流1V左右;

　　U1輸入側二極管大部分時間處于正向電壓作用下，輸出側三極管也大部分時間處于導通狀態下，只在電網過零點時，有一個瞬間截止過程，因而B點波形電壓峰值為電源電壓+9V(U1截止瞬間)，最低電壓為0V(忽略U1內部三極管的飽和導通壓降)，波形接近矩形波，但可能有一定的上升斜率。因而b點對地電壓值接近0V而低于1V，估算直流電壓約為0.4V左右。而且U1有無過同步脈沖電壓輸出，檢測方法也簡單有效：用鑷子短接U1的1、2腳，測b點電壓上升為+9V，松開鑷子，測b點電壓降為1V以下，可以斷定，U1電路是好的，同步電壓已經正常輸入，也能正常輸出同步脈沖信號。

　　N1電壓比較器電路，具有消噪和對輸入電壓整形作用，輸出為與c點波形對應的矩形脈沖電壓，所測直流電壓值也應為0.4V左右。測N1的9腳直流電壓，應為R12、R13的分壓值5.4V，輸出為04V。判斷該級對信號有無正常傳輸，當用導線或鑷子短接9、10腳時，測8腳應變為0V，解除短接，上升為04V。如用交流擋測量輸出電壓，用鑷子短接時，8腳變為0V，解除短接時，8腳輸出電壓應有大幅度上升，如3V或更高。

　　鋸齒波形成電容C3，由V4、V3的充、放電控制，在d點形成鋸齒波電壓，鋸齒波電壓的最大幅度(峰值)可參考給速度給定最高電壓值，(應低于給定最大值)約為7V左右，最低電壓幅值約為0V(忽略V3的飽和導通壓降)。若將鋸齒波的三角缺口與鋸齒的面積看作近似相等，則對所測d點直流電壓，應為3.5V左右。為7V以上或1V以下，說明該點沒有形成鋸齒波電壓。該點電壓的有無，也可通過短接N1的兩個輸入腳來判定，短接時，測d點電壓上升為7V以上，解除短接，則降為3V左右，說明該點鋸齒波已正常輸出。

　　N2為可調脈寬處理電路，當5腳鋸齒波電壓正常時，調整6腳速度給定電壓時，輸出腳應按給定電壓作反向變化，當給定0~8V時，輸出大致按8~0V變化。調整6腳電壓，測輸出腳的相應變化，則不難判斷該電路的工作是否正常了。
